Hidravlik manifold emal necə işləyir?

mücərrəd

Hidravlik manifoldun işlənməsihidravlik sistemlər üçün yığcam, yüksək dəqiqlikli maye idarəetmə bloklarının istehsalı üçün istifadə edilən kritik istehsal prosesidir. Bu komponentlər tikinti maşınlarında, sənaye avtomatlaşdırmasında, aerokosmik sistemlərdə və enerji avadanlıqlarında istifadə olunan mürəkkəb hidravlik sxemlərin səmərəliliyini, təhlükəsizliyini və etibarlılığını müəyyən edir. Bu məqalə hidravlik manifold emalının necə işlədiyini, əsas çətinlikləri, material mülahizələrini, emal üsullarını, keyfiyyətə nəzarət üsullarını və peşəkar istehsalçıların uzunmüddətli performans və sızma olmadan işləməsini necə təmin etdiyini izah edir.

Mündəricat

• 1. Hidravlik manifoldun emalına giriş
• 2. Emal prosesi necə işləyir
• 3. Əsas İstehsal Problemləri
• 4. Kollektor emalında istifadə olunan materiallar
• 5. Dəqiqlik və Tolerantlıq Tələbləri
• 6. Emal Texnikalarına Baxış
• 7. Keyfiyyətə Nəzarət və Sınaq
• 8. Sənaye Tətbiqləri
• 9. Difondan Professional İstehsalat Dəstəyi
• 10. Tez-tez verilən suallar

1. Hidravlik manifoldun emalına giriş

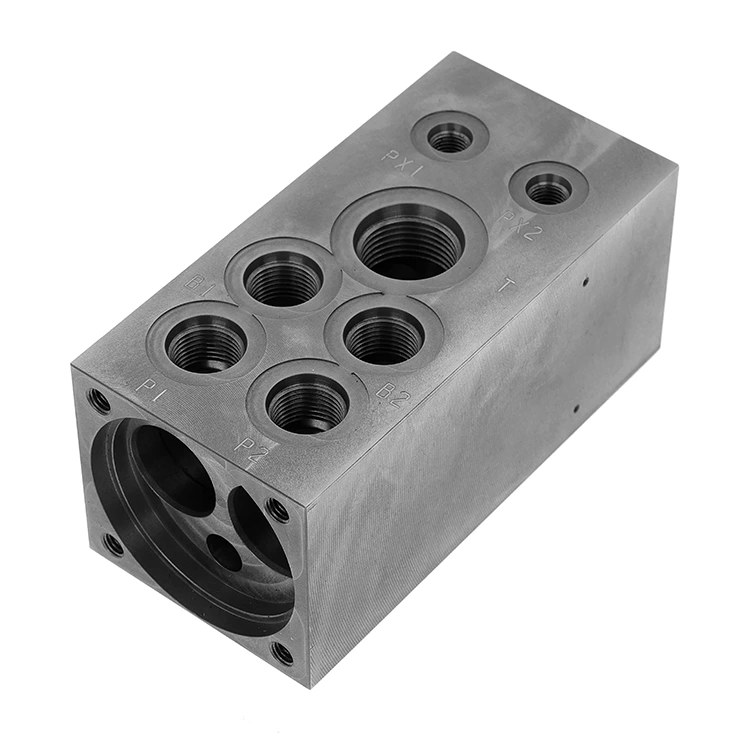

Hidravlik manifoldlar hidravlik sistemlərdə nasoslar, klapanlar, aktuatorlar və rezervuarlar arasında maye axını yönləndirən mühəndis bloklarıdır. Çoxlu şlanqlar və fitinqlərdən istifadə etmək əvəzinə, manifoldlar kanalları bir bərk blokun içərisinə birləşdirir. Bu, sızma nöqtələrini azaldır, sistemin kompaktlığını yaxşılaşdırır və etibarlılığı artırır.

Hidravlik manifold emal, metal blok daxilində daxili axın kanalları, klapan portları və sızdırmazlıq səthləri yaradan dəqiq CNC istehsal prosesinə aiddir. Bu prosesin dəqiqliyi sistemin performansına və təhlükəsizliyinə birbaşa təsir göstərir.

2. Emal prosesi necə işləyir

Hidravlik manifoldların emalı bir neçə yüksək idarə olunan mərhələləri əhatə edir. Hər bir addım dəqiq mühəndislik və qabaqcıl CNC avadanlığı tələb edir.

1. Dizayn və Mühəndislik– Hidravlik sxemlər axın yollarını, limanları və montaj səthlərini müəyyən edən 3D CAD modellərinə çevrilir.
2. Materialın hazırlanması– Yüksək möhkəmlikli alüminium, polad və ya paslanmayan polad bloklar seçilir və ölçüyə uyğun kəsilir.
3. CNC Proqramlaşdırma– Alət yolları dəqiq qazma və frezeləməni təmin etmək üçün CAM proqram təminatından istifadə etməklə yaradılır.
4. Dərin Qazma– Daxili axın kanalları xüsusi qazma texnikalarından istifadə etməklə yaradılır.
5. Frezeleme və daşıma– Valf boşluqları, yivli portlar və montaj interfeysləri işlənir.
6. Qapaqların təmizlənməsi və təmizlənməsi– Çipləri çıxarmaq və çirklənmənin qarşısını almaq üçün daxili keçidlər təmizlənir.

Mayenin səmərəliliyini təmin etmək və təzyiq itkisinin və ya sızmanın qarşısını almaq üçün hər bir mərhələ ciddi şəkildə idarə edilməlidir.

3. Əsas İstehsal Problemləri

Hidravlik manifoldun emal edilməsi ciddi funksional və struktur tələblərə görə olduqca mürəkkəbdir.

• Daxili Kanal Dəqiqliyi:Hətta kiçik sapmalar hidravlik axının dinamikasını poza bilər.
• Sızmanın qarşısının alınması:Sızdırmazlıq səthləri mükəmməl düzlük və bitiş saxlamalıdır.
• Çiplərin çıxarılması:Dərin daxili keçidlər emaldan sonra təmizlənməni çətinləşdirir.
• Termal deformasiya:Emal zamanı yaranan istilik ölçü sabitliyinə təsir göstərə bilər.

4. Kollektor emalında istifadə olunan materiallar

Material seçimi məhsuldarlıq, davamlılıq və xərc səmərəliliyində mühüm rol oynayır.

• Alüminium ərintiləri:Yüngül və korroziyaya davamlıdır, mobil hidravlik sistemlərdə geniş istifadə olunur.
• Karbon Polad:Ağır sənaye tətbiqləri üçün yüksək güc.
• Paslanmayan polad:Sərt mühitlər üçün əla korroziya müqaviməti.

5. Dəqiqlik və Tolerantlıq Tələbləri

Hidravlik manifoldlar çox vaxt mikron daxilində olduqca sıx tolerantlıq tələb edir. Səthin pürüzlülüyü, perpendikulyarlığı və konsentrikliyi hidravlik sızdırmazlığa və axın səmərəliliyinə birbaşa təsir göstərir.

İstehsalçılar istehsal partiyaları arasında təkrarlanabilirliyi və dəqiq ardıcıllığı təmin etmək üçün çox oxlu idarəetmə ilə qabaqcıl CNC emal mərkəzlərindən istifadə edirlər.

6. Emal Texnikalarına Baxış

7. Keyfiyyətə Nəzarət və Sınaq

Hidravlik manifold istehsalında keyfiyyət təminatı vacibdir. İstehsalçılar ciddi yoxlama prosedurlarını həyata keçirirlər:

• 3D koordinat ölçmə maşınının (CMM) yoxlanışı
• Təzyiq sızması sınağı
• Səth pürüzlülüyünün təhlili
• Axın yolunun yoxlanılması

Ekstremal şəraitdə təhlükəsiz istismarı təmin etmək üçün hər bir manifold təzyiq və sızdırmazlıq testlərindən keçməlidir.

8. Sənaye Tətbiqləri

Hidravlik manifoldlar mayenin gücünə nəzarətin vacib olduğu bir çox sənaye sahələrində istifadə olunur.

• İnşaat mexanizmləri (ekskavatorlar, yükləyicilər)
• Sənaye avtomatlaşdırma sistemləri
• Aerokosmik hidravlik idarəetmə sistemləri
• Dəniz və dəniz avadanlığı
• Enerji və enerji istehsal sistemləri

9. Difondan Professional İstehsalat Dəstəyi

Yüksək keyfiyyətli hidravlik manifoldun emal edilməsi təkcə qabaqcıl avadanlıq deyil, həm də dərin mühəndislik təcrübəsi tələb edir.Difonmürəkkəb sənaye tələblərinə uyğunlaşdırılmış xüsusi manifold dizaynlarını təqdim edərək, hidravlik sistemlər üçün dəqiq CNC emal həlləri üzrə ixtisaslaşmışdır.

Prototipin hazırlanmasından kütləvi istehsala qədər, Difon ciddi ölçülü nəzarət, optimallaşdırılmış axın dizaynı və etibarlı sızdırmazlıq performansını təmin edir. Hər bir məhsul tələbkar əməliyyat mühitinə cavab vermək üçün ciddi yoxlamadan keçir.

Əgər siz sabit performans, azaldılmış sızma riski və yüksək effektiv hidravlik həllər axtarırsınızsa, Difon layihənizi uçdan uca istehsal imkanları ilə dəstəkləyə bilər.Bizimlə əlaqə saxlayınhidravlik manifoldun emal tələblərini müzakirə etmək üçün bu gün.

10. Tez-tez verilən suallar

S1: Hidravlik manifoldun əsas məqsədi nədir?
Hidravlik manifold hidravlik sistem daxilində maye axını yönləndirir və idarə edir, çoxlu xarici şlanqları əvəz edir və sızma risklərini azaldır.

S2: Nə üçün emal dəqiqliyi bu qədər vacibdir?
Hətta kiçik sapmalar yüksək təzyiqli maye dinamikası səbəbindən təzyiq itkisinə, səmərəsizliyə və ya sistemin uğursuzluğuna səbəb ola bilər.

Q3: Hidravlik manifoldlar üçün hansı material daha yaxşıdır?
Tətbiq tələblərindən asılıdır. Alüminium yüngül sistemlər üçün adi haldır, polad isə yüksək təzyiqli mühitlər üçün istifadə olunur.

S4: İstehsalçılar sızma olmamasına necə təminat verirlər?
Dəqiq emal, səthi bitirmə və simulyasiya edilmiş iş şəraitində təzyiq testi vasitəsilə.

S5: Difon xüsusi manifold dizaynlarını idarə edə bilərmi?
Bəli. Difon, müştərinin hidravlik sistem tələblərinə əsaslanan tam fərdi emal həlləri təqdim edir.
