Mühəndislik Mükəmməlliyi: Hidravlik Valf Bloklarının Prinsiplərini Anlamaq

Maye gücü sahəsində, Hidravlik Valf Bloku, tətbiq tərəfindən göstərildiyi kimi aktuatorun istənilən mövqeyə düzgün hərəkətini yerinə yetirmək üçün hidravlik mayenin təzyiqinə, axınına və istiqamətinə nəzarət edən beyindir.

1. Təsnifat və funksionallıq

Hidravlik tənzimləyici klapanlar geniş şəkildə üç növ nəzarət klapanına təsnif edilə bilər: İstiqamətli tənzimləyici klapanlar, Təzyiq nəzarət klapanları, Axın tənzimləyici klapanlar. Bunlar da öz növbəsində istənilən hidravlik sistemdə üç əsas dövrəyə nəzarəti təmin edir: İstiqamətə nəzarət, Təzyiq tənzimlənməsi, Sürətə nəzarət. Bu klapanlar yivli klapanlar, alt lövhəyə quraşdırılmış klapanlar və ya kartric klapanlar kimi təşkil edilə bilər.

2. İki yollu kartric klapanının anatomiyası

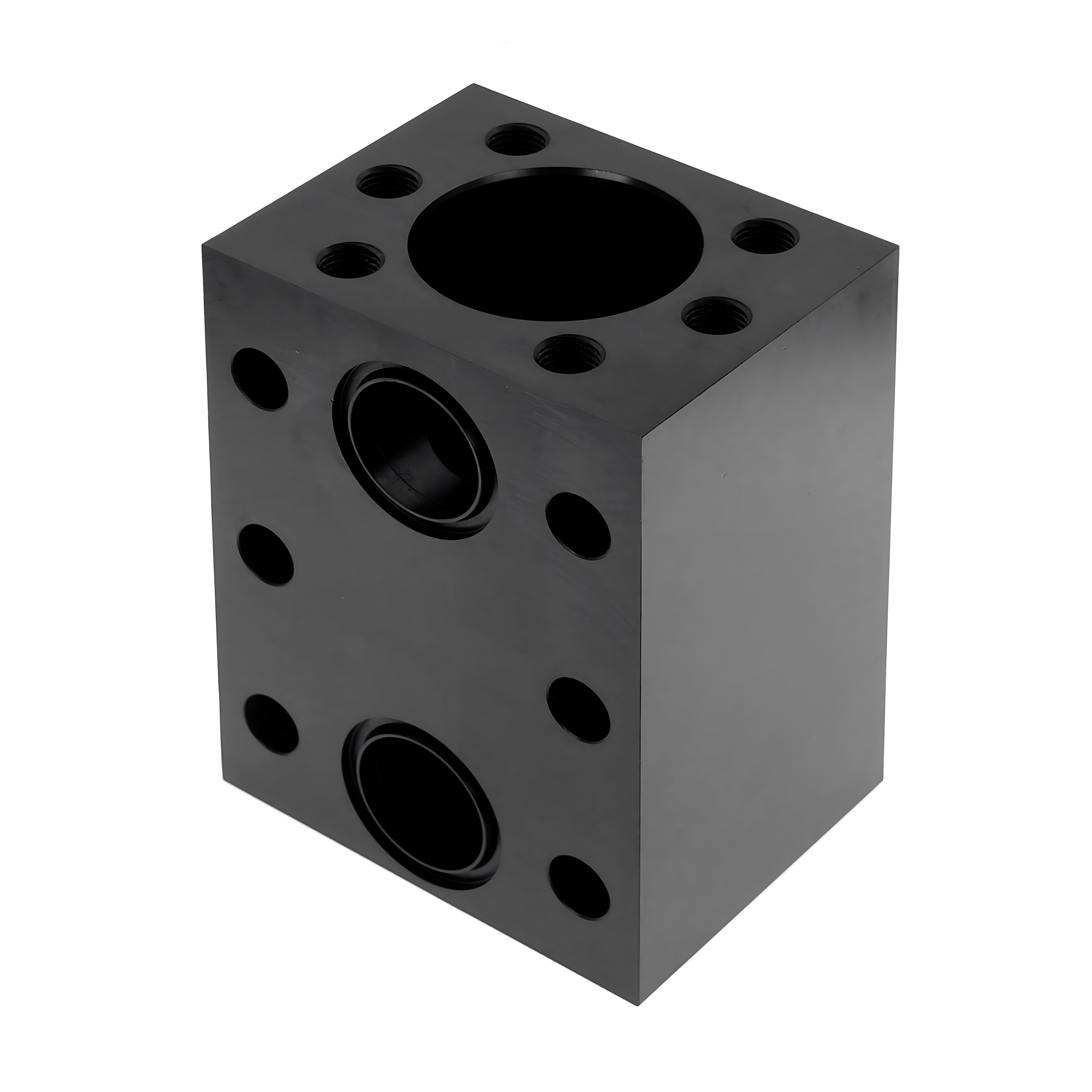

Aparıcı Precision Machining istehsalçılarından biri olaraq, Difon aşağıdakı seqmentlərdə tapıla bilən İki Yönlü Kartric Vanalarının kompleks istehsalı üzrə ixtisaslaşıb: Makara, Qol, Yay və Sızdırmazlıqdan ibarət İçlik. Bu, əsas yağ dövrəsini idarə edən klapan başlığıdır. Nəzarət Qapağı miniatür pilot elementləri saxlayır və əlavəni pilot idarəetmə və əsas idarəetmə kameraları arasında etibarlı şəkildə saxlayır. Pilot Valf daha böyük əsas makaraya əmr vermək üçün qapağa quraşdırılmışdır. Ən adətən bunlar standart İSO uyğun elektromaqnit yönləndirici klapanlar və ya Proporsional təzyiq klapanlarıdır. İnteqrasiya edilmiş Manifold Bloku yuxarıda göstərilən bütün komponentləri özündə saxlayır və olduqca mürəkkəb olan yağ dövrələrinin daxili əlaqəsini idarə edir.
