İstənilən hidravlik sistemdə ötürücü sürətini təzyiq deyil axın sürəti müəyyən edir. Təzyiq güc verir; axın silindrin nə qədər sürətlə uzandığını və ya mühərrikin dönməsini idarə edir. Bu fərqi başa düşmək hər bir yaxşı dizayn edilmiş hidravlik sxemin əsasını təşkil edir və o, effektiv axın nəzarətindən başlayır.

Axına nəzarət klapanlarının əsas növləri

Ən sadə cihazlar, iynə və tənzimləyici klapanlar, sabit məhdudiyyətin adekvat axın nəzarətini təmin edə biləcəyini təklif edə bilər. Bununla belə, əhəmiyyətli dəlillər göstərir ki, axın yükdən asılı olaraq dəyişir, çünki orifisdən keçən axın təzyiqin azalması ilə dəyişir. Bu tapıntıların işığında mühəndislər nümayiş etdirə bildilər ki, təzyiqi kompensasiya edən klapanlar deşik boyunca sabit təzyiq düşməsini saxlayır. Üstəlik, əsas nəticələr yük şəraitinin dəyişməsinə baxmayaraq ötürücü sürətinin sabit qaldığını göstərə bilər. Mütənasib klapanlar dəqiq proqramlaşdırıla bilən elektrik siqnalından istifadə edərək daha da irəliləyir nəzarət.

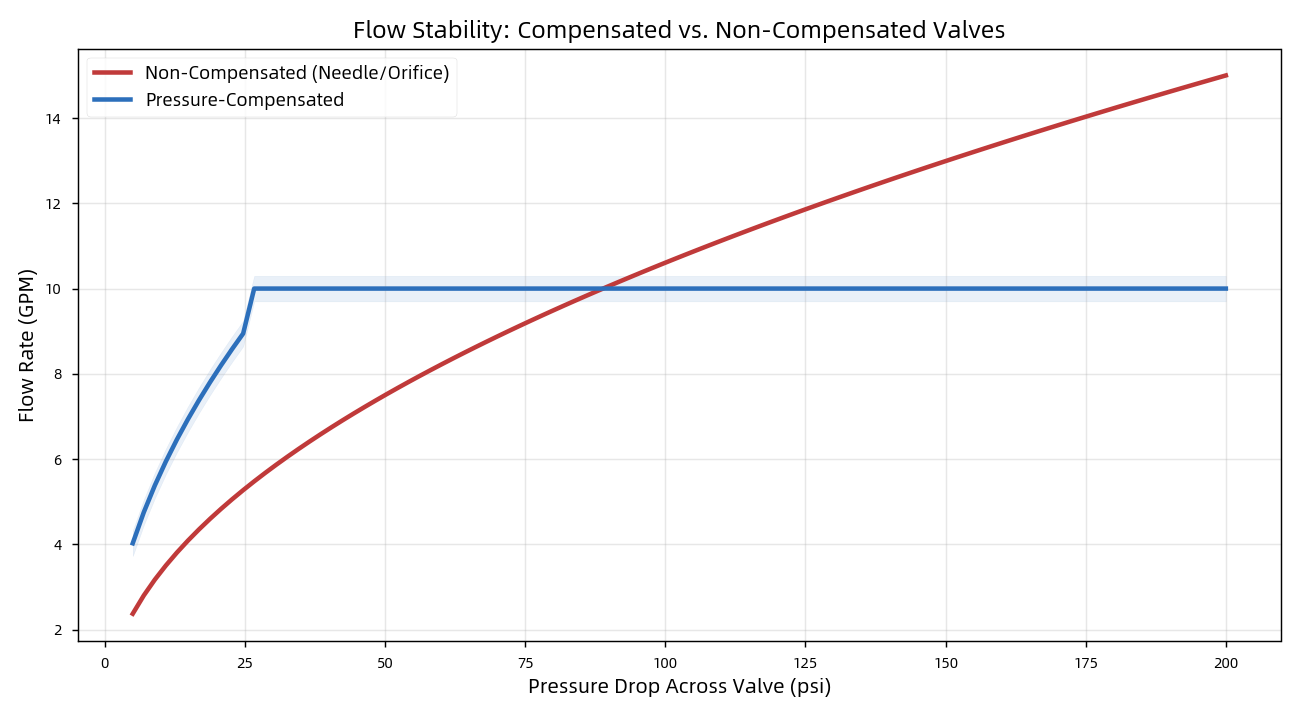

Kompensasiya edilmiş və kompensasiya olunmayan axın

Üç əsas sürətə nəzarət sxemi

Klapanın dövrədə oturduğu yer vacibdir:

● Metr-In – aktuatordan əvvəl yerləşdirilir; qarşı yüklər üçün idealdır, lakin qaçan yükləri idarə edə bilmir.

● Sayğacdan Çıxış – qayıdış xəttinə yerləşdirilir; həddindən artıq yükləri təhlükəsiz idarə etmək üçün əks təzyiq yaradır. Əsas qayda: "şübhəniz varsa, ölçün."

● Qanaxma – artıq axını tanka yönləndirir; ən enerjiyə qənaət edən seçim, lakin daha az dəqiqdir.

Niyə emal dəqiqliyi vacibdir
Axına nəzarət performansı hissənin keyfiyyətinin ümumi sistemin etibarlılığının əsas təyinedicisini göstərə biləcəyini göstərə bilər. Bununla belə, əhəmiyyətli tapıntılar göstərir ki, bir klapan makarası sərbəst sürüşməlidir, lakin öz çuxurunda möhkəm bağlanmalıdır - çox vaxt ± 0,001 mm kimi sıx toleranslar və Ra 0,2-0,8 µm səth bitirmə tələb edir. Bundan əlavə, dəlillər boş boşluqların daxili sızma, sərf olunan enerji və istilik yığılmasına səbəb olduğunu göstərə bilər. Bu nəticələrin işığında, kobud səthlər möhürlərin aşınması və sızmasının kritik uğursuzluq yollarını nümayiş etdirə biləcəyini göstərə bilər. Boş boşluqlar enerji sərf edir; kobud səthlər sızır.

OEM tərəfdaşınız: Difon Machining

Difon Machining-də biz dəqiq hidravlik komponentlər - kollektorlar, klapan gövdələri, makaralar və fitinqlər - axın nəzarəti tələblərinə uyğun olaraq istehsal edirik. ISO 9001 və IATF 16949 sertifikatı, çox prosesli CNC emal və təcrübəli mühəndis komandası ilə biz OEM müştərilərini prototipdən tutmuş həcmli istehsala qədər dəstəkləyirik.
